LMV1012-07／15／25高增益话筒放大器电路图

　　LMV1012是小型驻极体话筒驻极体话筒

　　驻极体话筒具有体积小、结构简洁、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。属于最常用的电容话筒。由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。

音频放大器系列，主要用于替换目前广泛使用的JFETFET

　　FET即Field Effect Transistor，译为场效应晶体管，也叫场效应管，是一种电压操纵器件(晶体管是电流操纵器件)。有很高的输入阻抗,较大的功率增益,由于是电压操纵器件所以噪声小。FET是根据三极管的原理开发出的新一代放大元件，有3个极性，栅极，漏极，源极。

放大器。 LMV1012系列适应于环境现场或RF噪声中要求信号完整性的应用场合，像蜂窝系统通信、PDA’s、汽车附件等。其保证有2．2～5．0V的工作电压范围，固定增益为7．8dB、15．6dB和23．8dB。相对于JFET放大器，LMV1012系列放大器有着极好的增益精确度和温度稳定性。LMV1012系列可用于二脚小型驻极体话筒，直接脚对脚兼容目前市场上的JFET话筒。该器件提供两种4凸点微型SMDSMD

　　smd是表面贴装器件的英文首字母简称，是采纳表面贴装技术来封装的电子元件的统称。体积小，重量轻，干扰低，抗震强等都是smd元件较为突出的特点。如今的电子电路中几乎随处可见smd元件。 [全文]

^TM封装，LMV1012TP-07、LMV1012TP-15、LMV1012TP-25罐型封装1．8mm厚度，LMV1012UP-25罐型封装1．3mm厚度，可适用于最小型驻极体电容电容

　　电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。也是电容器的俗称

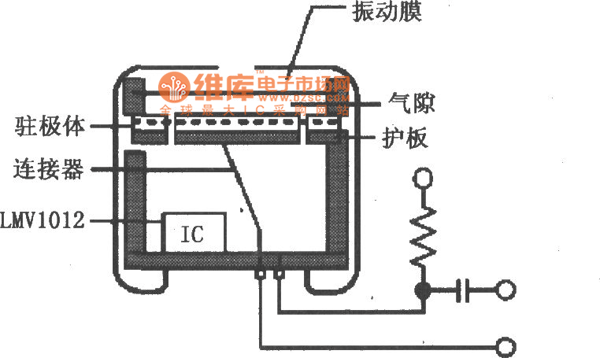

话筒。LMV1012的引脚排列如图所示。

内部电路：

  来源:university
