K214/J77单端耳机放大器电路图
单端放大电路，是用效率换音质的典范，下面介绍的这个电路，就是采纳FET和MOS管制作的单端耳机
耳机
耳机是根据其驱动器(换能器)的类型和它的佩带方式分类的。耳机是个人音响，它的选择自然是个人问题，任何一个人的经验都是不能推而及广的。 [全文]

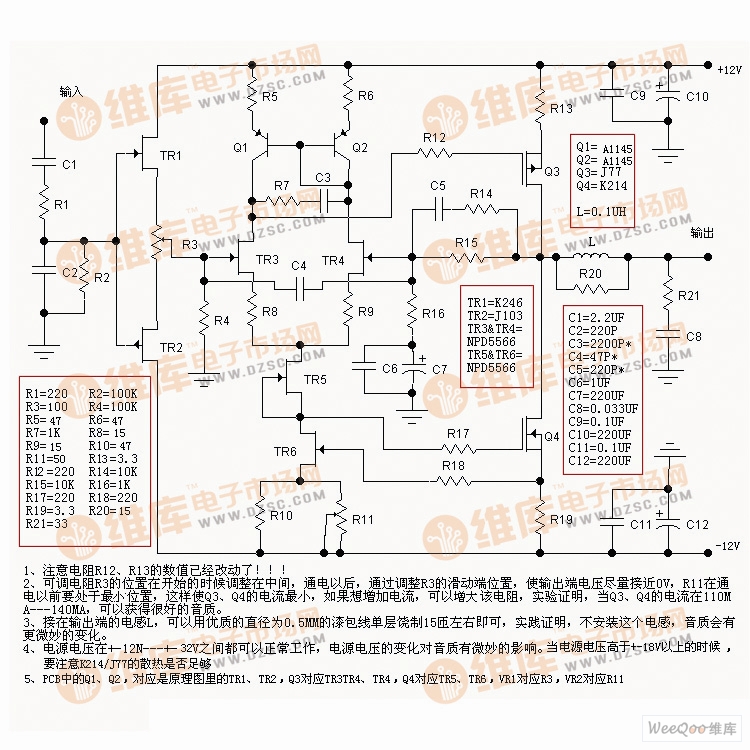

放大器，适合推动灵敏度不是太低的中、低阻抗的耳机。一、电路原理，从下图可以看出，整个的放大器可以分成4部分：
K214/J77单端耳机放大器耳机放大器
耳机放大器简称耳放。在耳机系统中，音源与耳机之间加入一个耳机放大器的环节，可以改善音质、调整系统的音色走向，这已经在耳机发烧友中形成共识。非凡是千元以上较为高档的耳机，使用耳机放大器后音质改善是明显可闻的。虽然一般的音源（如CD机）上大多有耳机输出插孔，但这个插孔背后的电路和用料普遍十分平凡。以CD机为例，一般都是用一片4556、4558等运放做放大，成本不过几块钱，音质如何可想而知。即使是较为高级的CD机，其耳机放大电路也很少有达到“发烧”水准的。笔者的天龙DCD-S10II是万元级的CD机，但其耳机放大也只不过用了两片JRC4558，虽然推动绝大多数动圈式耳机已足够，但假如用高标准来衡量，还是不够的，不能充分发挥出高档耳机的真正实力。还有一些中高级音源，如马兰士CD17及以上型号，为保证音质，干脆不设耳机插孔，只能配合耳机放大器使用。 [全文]
电路 1、由TR1（K246）、TR2（J103）组成的缓冲电路：用来隔离前后级之间的信号干扰，提高声音的清楚度，这个电路是甲类互补源极输出器，输入阻抗很高，而输出阻抗很小，日本的发烧友很多电路中都有应用。调节R3可以使电路的输出中点保持在0V左右。
2、用一个孪生的TR3、TR4（NPD5566）组成差分放大电路：采纳孪生场效应管场效应管
场效应管是一种电压操纵器件(晶体管是电流操纵器件),其特性更象电子管,它具有很高的输入阻抗,较大的功率增益,由于是电压操纵器件所以噪声小。它还具有高输入阻抗，较好的热稳定性、抗辐射性。现在越来越多的电子电路都在使用场效应管,非凡是在音响领域更是如此,但场效应管与晶体管又是不同的。 [全文]
的好处在于管子的对称性好，省略了繁重复杂的配对工作。场效应管在大电流工作的情况下，能承受大动态的输入信号而一直保持在甲类工作状态，并且不因为工作电流的增大而引入高频噪声。本级的静态电流大约为每管9MA左右，为了与NPD5566的大电流工作状态配合，差分放大级的负载采纳了有源负载，由Q1（A1145）、Q2（A1145）组成镜像电流源电流源电流源是电路的基本元件，它是一种二端元件。电流源的内阻相对负载阻抗很大，负载阻抗波动不会改变电流大小。在电流源回路中串联电阻无意义，因为它不会改变负载的电流，也不会改变负载上的电压。在原理图上这类电阻应简化掉。负载阻抗只有并联在电流源上才有意义，与内阻是分流关系。 由于内阻等多方面的缘由，理想电流源在真实世界是不存在的，但这样一个模型对于电路分析是十分有价值的。实际上，假如一个电流源在电压变化时，电流的波动不明显，我们通常就假定它是一个理想电流源。 [全文]
。3、输出级采纳音质醇厚细腻的K214/J77做输出级，在电路中采纳了漏极输出的组态。
4、TR5、TR6（NPD5566）的电路既为TR3、TR4差分电路提供了恒流源
恒流源恒流源就是一个能输出恒定电流的电源。 主要用于检测热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路守护电流等生产场合。 [全文]
负载，也为Q4提供偏置电压，使Q4有固定的工作电流，为输出放大管Q3提供恒流源负载。二、工作原理：
输入信号通过输入电容
电容电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。也是电容器的俗称
耦合到缓冲级，经过缓冲级隔离以后，输入到差分放大电路，经过放大的信号驱动Q3输出到负载。三、安装调试：
安装过程，只要上机前元件经过测试，焊接无误，基本不会出现问题，重点在于调试过程，通常的调试过程有2个步骤：
1、调节周密可调电阻
电阻电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。 [全文]
R3，使输出电位最接近0V，笔者制作的样机中，输出中点都可以操纵在10MV以内。2、调节电阻
电阻电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。
R11，使输出级的静态电流在80---140MA之间，这个电流可以通过测试电阻R13或者R19两端的电压来换算出来，即电阻两端的电压为：0.26V--0.46v，实践证实，电流小了音质纯洁一些，电流大了音质要厚重一些，可以根据个人的喜好进行调节。电路中还有好多的PF级别的小电容，主要是为了调整音质走向而设置的，不安装没有任何问题，希望开始先不要安装，等对这个耳放的表现熟悉了，再适当的增加这些电容，看看音质到底有什么变化，最终得到自己中意的结果。这个也正是我等土炮党的乐趣。
四、 注重事项：
1、单端电路是耗电大户，消耗的电能绝大部分转化成热量，所以Q3、Q4在工作中要排放相当的热量，一定要做好散热。一开始我采纳的是3.5CM高度的散热器
散热器用来传导、释放热量的一系列装置的统称。 [全文]
，后来就都换成5.5CM高度的散热器了。2、其他调试资料在原理图上有一些说明，希望认真阅读。
