汽车语音喇叭电路

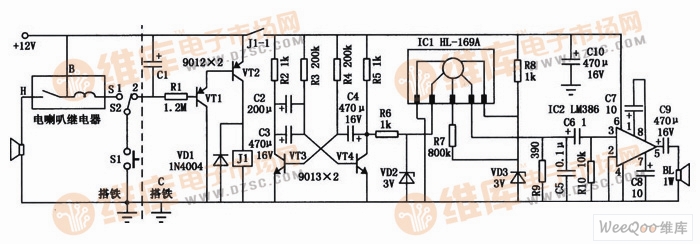

如图所示为汽车语音喇叭的电路。图中虚线左边为原车电喇叭电路图，S1为方向盘上的电喇叭按钮开关
开关
开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。 [全文]
。S2为新增加的单刀双掷开关开关开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。
，用于原车电喇叭和语音喇叭之间的切换。当开关S2置于“2”时，按下开关S1，电容电容电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。也是电容器的俗称
C1被充电，三极管三极管三极管是一种半导体电子器件，有3个引脚，晶体三极管分别为集电极（c)，基极（b)，发射极（e），电子三极管分别为屏极、栅极、阴极。能够把微弱信号放大成辐值较大的电信号，也称双极型晶体管,晶体三极管。 [全文]
VT1、VT2导通，继电器继电器继电器是我们生活中常用的一种操纵设备，通俗的意义上来说就是开关，在条件满足的情况下关闭或者开启。继电器的开关特性在很多的操纵系统尤其是离散的操纵系统中得到广泛的应用。从另一个角度来说，由于为某一个用途设计使用的电子电路，最终或多或少都需要和某一些机械设备相交互，所以继电器也起到电子设备和机械设备的接口作用。 [全文]
J1吸合，其常开接点J1-1闭合并保持15秒钟向电路供电。IC1为专用语音集成电路集成电路集成电路是采纳半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。它在电路中用字母"IC"(也有用文字符号"N"等)表示。 [全文]
HL-169A，由于其工作时间为2.8秒，所以用三极管三极管三极管是一种半导体电子器件，有3个引脚，晶体三极管分别为集电极（c)，基极（b)，发射极（e），电子三极管分别为屏极、栅极、阴极。能够把微弱信号放大成辐值较大的电信号，也称双极型晶体管,晶体三极管。
VT3、VT4组成自激多谐振荡器振荡器振荡器是收发设备的基础电路,它的作用是产生一定频率的交流信号，是一种能量转换装置——将直流电能转换为具有一定频率的交流电能。 [全文]
，每3秒钟输出一次高电平作为触发信号，使IC1每3秒钟输出一次语音信号，送入IC2进行音频功率放大，由扬声器扬声器扬声器是一种把电信号转换成声音信号的电声器件。确切地说，扬声器的工作实际上是把一定范围内的音频电功率信号通过换能方式转变为失真小并具有足够声压级的可听声音。 扬声器在音响设备中是一个最薄弱的器件，而对于音响效果而言，它又是一个最重要的部件。扬声器的种类繁多，而且价格相差很大。音频电能通过电磁，压电或静电效应，使其纸盆或膜片振动并与四周的空气产生共振（共鸣）而发出声音,扬声器分为内置扬声器和外置扬声器，而外置扬声器即一般所指的音箱。内置扬声器是指MP4播放器具有内置的喇叭，这样用户不仅可以通过耳机插孔还可以通过内置扬声器来收听MP4播放器发出的声音。 [全文]
BL发出语音。
