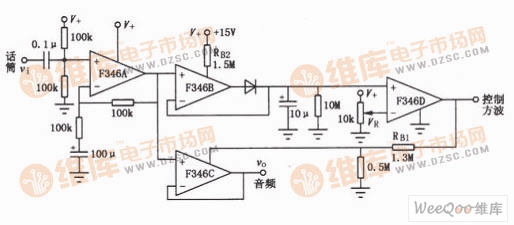

运放F346组成的音频起动开关放大电路图
运放F346组成的音频起动开关
开关
开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。 [全文]
放大电路 由四程控集成运放F346组成的音频起动开关开关
开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。
放大电路放大电路放大电路，是指能把微弱的信号放大的电路，是构成其他模拟电路（如滤波、振荡、稳压等功能电路）的基本单元电路，大多数模拟电子系统中都应用了不同类型的放大电路。“放大”是最基本的模拟信号处理功能，其本质是实现能量的操纵（即能量的转换）：用能量比较小的输入信号来操纵另一个能源，使输出端的负载上得到能量比较大的信号。放大的对象是变化量，放大的前提是传输不失真。
。当恒流源恒流源恒流源就是一个能输出恒定电流的电源。 主要用于检测热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路守护电流等生产场合。 [全文]
注入偏流时，运放处于工作状态，否则就处于截止状态。此外，当改变偏流值时，运放的参数也将随之改变。运放A组成同相放大器，其输出分两部分，一路进入半波整流器整流器整流器是一种能够将交流电转化为直流电的装置。通常由真空管，引燃管，固态矽半导体二极管，**弧等制成，可用于供电装置及侦测无线电信号等。 [全文]
B，另一路进入放大器C(放大器C接成跟随器形式)，运放D作为电压比较器比较器比较器是一种得到广泛使用的电路元件。实际上也是增益非常高的运算放大器，可以放大输入端很小的差分信号，并驱动输出端切换到两个输出状态中的一个。以至于无法稳定在中间放大区，再不跳到低电平，再不跳到高电平。 [全文]
，其参考电压VR加至反相输入端。来源:zhengliping
