带有12位ADC、64KB闪存和CAN总线接口的微控制器MAXQ7670A

     MAXQ7670A为高度集成的解决方案，用于测试多路模拟信号并将结果输出到操纵局域网(CAN)总线总线

　　总线是将信息以一个或多个源部件传送到一个或多个目的部件的一组传输线。通俗的说，就是多个部件间的公共连线，用于在各个部件之间传输信息。人们经常以MHz表示的速度来描述总线频率。 [全文]

。器件采纳5V单电源电源

电源是向电子设备提供功率的装置，也称电源供给器，它提供计算机中所有部件所需要的电能。[全文]

供电，集成高性能、16位精简指令组(RISC)内核、SAR ADC以及CAN 2.0B操纵器，支持高达1Mbps的传输速率。12位SAR ADC带有1V/V或16V/V可编程增益差分放大器、8路输入通道，转换速率高达125ksps。8路单端ADC输入可配置为4路单极性或双极性、全差分输入。采纳单电源工作时，外部5V电源为数字I/O供电，两个独立的内置线性稳压器稳压器

　　稳压器就是用来提供负载电流，能使稳定电压的设备。稳压器通过误差放大器的连接和对反向输入端的分压电阻进行采样，最终使同相输入端连接到一个参考电压上。 [全文]

可为2.5V数字核电路和3.3V模拟电路供电。每路电源均有专门的电源监控电路，提供电源掉电检测和上电复位(POR)功能。16位RISC微操纵器微操纵器

　　一个微操纵器，（也称作微处理器或MCU）就是一个小型的计算机，它由一系列简洁的电路和一些支持微处理器作用的简洁模块组成，如晶体振荡器，定时器，看门狗，串行和模拟I / O口等等。芯片里包括非闪烁存储器和OTP ROM 用来存储程序，以及一个很小的读写程序。 [全文]

(µC)包括64KB (32K x 16)非易失程序/数据闪存以及2KB (1K x 16)数据RAM。MAXQ7670A的其它特性包括：4线SPI接口、用于在系统编程和调试的JTAG接口、集成的15MHz RC振荡器振荡器

　　振荡器是收发设备的基础电路,它的作用是产生一定频率的交流信号，是一种能量转换装置——将直流电能转换为具有一定频率的交流电能。 [全文]

、支持外部晶振晶振

　　晶振：即所谓石英晶体谐振器和石英晶体时钟振荡器的统称。不过由于在消费类电子产品中，谐振器用的更多，所以一般的概念中把晶振就等同于谐振器理解了。后者就是通常所指钟振。 [全文]

、带脉宽调制(PWM)的定时器/计数器计数器

　　计数器是一种具有多种测试功能、多种用途的电子计数器。它可以测试频率、周期、时间间隔、频率比、累加计数、 计时等；配上相应的插件，还可以测试相位、电压等。一般我们把凡具有测频和测周两种以上功能的计数器都归类为通用计数器。 [全文]

以及7个带中断和唤醒功能的GPIO引脚。

　　MAXQ7670A系统级芯片(SoC)是基于µC的智能数据采集系统。作为16位RISC µC的MAXQ系列产品的一员，MAXQ7670A可理想用于汽车、工业操纵、楼宇自动化等低成本、低功耗、嵌入式系统。MAXQ µC中采纳灵活的、模块化结构设计，能够以最小的工作量实现特定应用的目标产品开发。

　　MAXQ7670A采纳40引脚、5mm x 5mm TQFN封装，工作在-40°C至+125°C汽车级温度范围。

　　特点：

　　●高性能、低功耗16位RISC内核

　　    ○工作在0.166MHz至16MHz，近似为1MIPS/MHz

　　    ○低功耗(< 1mA/MIPS，VDVDD = +2.5V)

　　    ○16位指令字、16位数据总线

　　    ○33条指令，绝大多数为单周期指令

　　    ○16级硬件堆栈

　　    ○16 x 16位、通用工作寄存器

　　    ○三个独立的数据指针，具有自动递增/递减功能

　　    ○低功耗、256分频、电源治理模式(PMM)及休眠模式

　　●程序和数据存储器存储器

　　存储器是用来存储程序和数据的部件，有了存储器，计算机才有记忆功能，才能保证正常工作。它根据操纵器指定的位置存进和取出信息。 [全文]

　　    ○64KB内部非易失程序/数据闪存

　　    ○2KB内部数据RAM

　　●SAR ADC

　　    ○8路单端/4路差分通道

　　    ○12位分辨率

　　    ○PGA增益 = 1V/V或16V/V

　　    ○125ksps (75.5ksps，PGA增益 = 16V/V)

　　●定时器/数字I/O外设

　　    ○CAN 2.0B操纵器(15个信息中心)

　　    ○串行外设接口(SPI)

　　    ○JTAG接口(支持广泛的调试和仿真)

　　    ○单个16位/两个8位定时器/PWM

　　    ○7路通用数字I/O引脚，带外部中断/唤醒功能

　　●振荡器/时钟模块

　　    ○内部振荡器支持外部晶体(8MHz或16MHz)

　　    ○集成15MHz RC振荡器

　　    ○工作于外部时钟源

　　    ○可编程看门狗定时器

　　●电源治理模块

　　    ○上电复位

　　    ○电源监控电路/电源掉电检测

　　    ○内置+2.5V和+3.3V线性稳压器

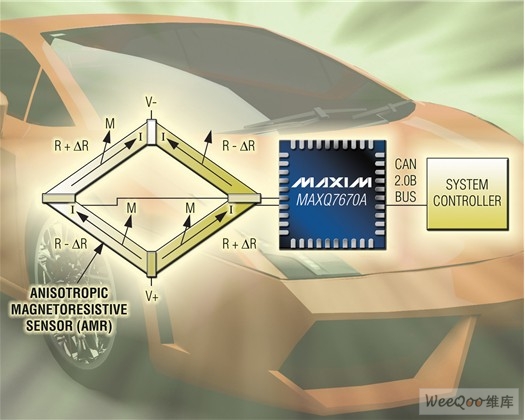

　　典型应用电路：

　　应用：

　　●汽车转角和转矩传感器传感器

　　凡是利用一定的物性（物理、化学、生物）法则、定理、定律、效应等把物理量或化学量转变成便于利用的电信号的器件。传感器是测试系统中的一种前置部件，它将输入变量转换成可供测试的信号”。按照Gopel等的说法是：“传感器是包括承载体和电路连接的敏感元件”，而“传感器系统则是组合有某种信息处理(模拟或数字)能力的系统”。传感器是传感系统的一个组成部分，它是被测试信号输入的第一道关口。 [全文]

　　●楼宇自动化

　　●基于CAN的汽车传感器汽车传感器

　　汽车电子操纵装置的应用越来越广泛，每个电子操纵装置都包括传感器、电控单元、执行机构三部分。它是采纳传感器监测汽车有关总成的工作状况，并将相关信息传给电控单元，电控单元经过分析、运算、推断后，发送指令给执行机构，从而使相关总成的工作状况达到最佳。 　　汽车传感器是汽车部件中一种重要的传感电子设备，随着汽车配置的越来越高，汽车传感器的进展也越来越先进。 [全文]

应用

　　●工业操纵
