低功耗、高灵敏度容性触摸—C8051F99x

　　简介：

　　QuickSense C8051F99x系列电容感应MCUMCU

　　MCU Microcontroller(微操纵器)又可简称MCU 或μ C,也有人称为单芯片微操纵器(Single Chip Microcontroller),将ROM、RAM、 微处理器、I/O 集合在同一个芯片中,为不同的应用场合做不同组合操纵.微操纵器在经过这几年不断地研究,进展,历经4 位,8 位, 到现在的16 位及32 位,甚至64 位.经过20多年的进展，其成本越来越低，而性能越来越强大，这使其应用已经无处不在，遍及各个领域。 [全文]

为电容按键、滑条、滚轮和电容性接近传感应用提供低功耗、高灵敏度的触摸传感解决方案。该系列器件架构于通用的C8051F9xx平台，具有150nA/MHz的运行模式和多个低至10nA的睡眠模式。C8051F99x带有最多14个电容性感应输入和1个充电计时硬件电容数字转换器转换器

　　转换器从原理上可分为协议转换器、接口转换器两大类。从应用上又可以分光纤转换器、光电转换器、视频转换器等等。例如视频转换器就是一种连接电脑和电视的设备，它可以把电脑上的内容转换并显示在电视机上，让人们可以在电视上学电脑，上网，玩游戏，做商业演示，看股票等等。 [全文]

，实现了出色的触摸灵敏度、速度以及超低功耗。

　　该器件采纳3mm×3mm的QFN20封装。

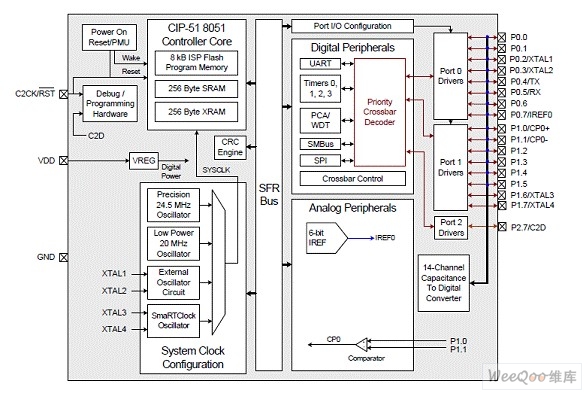

图1 C8051F99x方框图

图２C8051F99x系列I/O端口功能方框图

　　C8051F99x系列主要特性

　　·电容数字转换器

　　- 支持按键、滑条、滚轮和电容接近感应

　　- 每个通道的转换时间为40μs

　　- 16位分辨率

　　- 最多14个输入通道

　　- 自动积存最多64×样本

　　·超低功耗

　　- 在25MHz时，1.8V~36.V范围内的工作电流为150μA/MHz

　　- 10nA睡眠电流，可记忆数据，BOD失效

　　- 50nA睡眠电流，可记忆数据，BOD失效

　　- 带有smaRTClock（内部振荡器振荡器

　　振荡器是收发设备的基础电路,它的作用是产生一定频率的交流信号，是一种能量转换装置——将直流电能转换为具有一定频率的交流电能。 [全文]

）的300nA睡眠电流

　　- 带有smaRTClock（外部石英）的600nA睡眠电流

　　- 从睡眠模式激活的时间为2μs

　　·1.8V到3.6V的供电电压

　　- 内置欠压探测器

　　- 片上LDO稳压器稳压器

　　稳压器就是用来提供负载电流，能使稳定电压的设备。稳压器通过误差放大器的连接和对反向输入端的分压电阻进行采样，最终使同相输入端连接到一个参考电压上。 [全文]

用于内核供电

　　·模数转换器

　　- 75ksps，带有12位分辨率(F990/6)

　　- 330ksps，带有8位分辨率

　　- 最多10通道

　　- 自动触发模式，带有16位平均累加器

　　- VREF来自于外部引脚、VDD或者内部稳压器

　　- 内置温度传感器传感器

　　凡是利用一定的物性（物理、化学、生物）法则、定理、定律、效应等把物理量或化学量转变成便于利用的电信号的器件。传感器是测试系统中的一种前置部件，它将输入变量转换成可供测试的信号”。按照Gopel等的说法是：“传感器是包括承载体和电路连接的敏感元件”，而“传感器系统则是组合有某种信息处理(模拟或数字)能力的系统”。传感器是传感系统的一个组成部分，它是被测试信号输入的第一道关口。 [全文]

　　·内部6位电流参考

　　- 2个域：源、漏极能力

　　- 通过PWM插值电容器电容器

　　所谓电容器就是能够储存电荷的“容器”。只不过这种“容器”是一种非凡的物质——电荷，而且其所存储的正负电荷等量地分布于两块不直接导通的导体板上。至此，我们就可以描述电容器的基本结构：两块导体板（通常为金属板）中间隔以电介质，即构成电容器的基本模型。 [全文]

可实现最多14位分辨率

　　·比较器

　　- 可编程磁滞和响应时间

　　- 可配置为中断或重置源

　　- 低电流(< 0.4 μA)

　　·开发套件：C8051F996DK

　　·高速8051 μC内核

　　- 管道式指令结构；在1到2个时钟周期内执行70%的指令

　　- 25MIPS的峰值通过量，带有25MHz时钟

　　- 扩展的中断处理程序

　　·内存

　　- 512字节内部数据RAM（256 + 256）

　　- 8kB闪存，在512字节的扇区内可进行系统内编程；在整个电压范围 内可实现完整的读/写/擦功能

　　·片上调试

　　- 片上调试电路具有全速、非侵入式系统内调试的数字外围设备

　　·数字外围设备

　　- 17端口I/O、可编程驱动能力

　　- 硬件增强型UART、SPI和SMBus 串行端口

　　- CRC块具有16位CCITT多项式校准

　　- 4个通用型16位计数器/定时器

　　- 16位可编程计数器阵列（PCA）带有3个捕捉/比较模块和增强的PWM功能

　　·时钟源

　　- 24.5MHz、±2%振荡器，支持无 石英UART运行

　　- 低功率内部振荡器：20MHz

　　- 外部振荡器：石英、RC、C、CMOS时钟

　　- 可以开关开关

　　开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。 [全文]

不工作的时钟源；对于节电模式非常有用

　　·温度范围：-40℃到+85℃

　　·封装选择：

　　- 20引脚 QFN（4mm×4mm）无铅封装

　　- 24引脚 QSOP无铅封装

　　- 20引脚 QFN（3mm×3mm）无铅封装

　　C8051F99x应用

　　·仪表盘

　　·触摸式表盘

　　·信息亭

　　·游戏系统

　　·工业界面

　　·安全

　　·住宅HVAC

　　·家电

　　·玩具

　　·键盘

　　·传真机/打印机/扫描仪的前面板

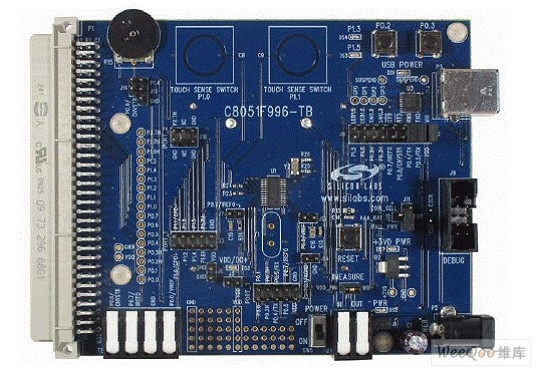

图2 C8051F996目标板外形图

　　C8051F996 开发套件

　　·C8051F996目标板

　　·C8051Fxxx开发套件快速使用指南

　　·Silicon Laboratories的IDE和产品

　　信息CD-ROM。CD内容包括：

　　- Silicon Laboratories公司的集成开发环境（IDE）

　　- 8051开发工具（宏汇编程序、目标代码连接器连接器

　　连接器是一种通常安装在电缆或者设备上，供传输线系统电连接的可分离元件（转接器除外）。国内亦称作接插件、插头和插座。一般是指电连接器。即连接两个有源器件的器件，传输电流或信号。 [全文]

、C语言编辑器）的*估版本

　　- 源代码采样和寄存器定义文件

　　- 文档

　　- C8051F996开发套件指南

　　·第三方工具CD

　　·AC到DC功率适配器适配器

　　适配器通俗一点说就是一种起中间连接作用的配件，使用这种配件的作用在于简化主机的硬件设计，增加主机的通用性和灵活性。 [全文]

　　·USB调试适配器（USB到调试接口）

　　·2条USB线

　　·两节AAA电池电池

　　电池是一种能量转化与储存的装置，它通过反映将化学能或者物理能转化为电能。电池即一种化学电源，它由两种不同成分的电化学活性电极分别组成正负两极浸泡再能提供媒体传导作用的电解质中，当连接在某一外部载体上时，通过转换其内部的化学能来提供电能。 [全文]
