低成本、基于晶振的可编程ASK/FSK收发器—MAX7032

     MAX7032是低成本、基于晶振晶振

　　晶振：即所谓石英晶体谐振器和石英晶体时钟振荡器的统称。不过由于在消费类电子产品中，谐振器用的更多，所以一般的概念中把晶振就等同于谐振器理解了。后者就是通常所指钟振。 [全文]

的分数N分频收发器，专用于300MHz至450MHz频带范围的OOK/ASK数据发送、接收，数据速率高达33kbps (曼彻斯特编码)或66kbps (NRZ码)。该器件可为50Ω负载提供+10dBm的典型输出功率，典型接收灵敏度为-114dBm (ASK数据)和-110dBm (FSK数据)。MAX7032具有独立的发送和接收引脚(PAOUT和LNAIN)，提供内部RF开关开关

　　开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。 [全文]

，用于发送、接收引脚与共用天线天线

　　天线的基本功能是辐射和接收无线电波。发射时，把高频电流转换为电磁波；接收时，把电磁波转换为高频电流。天线的一般原理是：当导体上通以高频电流时，在其四周空间会产生电场与磁场。按电磁场在空间的分布特性，可分为近区、中间区、远区。设R为空间一点到导体的距离，是高频电流信号的波长，在R＜λ／2π时的区域称近区，在该区内的电磁场与导体中电流、电压有紧密的联系；在R＞A／2π的区域称为远区，在该区域内电磁场能离开导体向空间传播，它的变化相对于导体上的电流、电压就要滞后一段时间，此时传播出去的电磁波已不与导线上的电流、电压有直接的联系了，这区域的电磁场称为辐射场。 [全文]

的连接。

　　MAX7032的发送频率由一个16位分数N分频锁相环(PLLPLL

　　pll是锁相环（Phase-Locked Loop）的英文简称，用来使外部的输入信号与内部的振荡信号同步。pll是用于振荡器中的反馈操纵电路。 [全文]

)产生，接收器的本振(LO)频率则由整数N分频PLL产生。由于分数N分频PLL可将发送频率设置在接收频率的2kHz以内，这种混合架构无需用分立的发送和接收晶体参考振荡器振荡器

　　振荡器是收发设备的基础电路,它的作用是产生一定频率的交流信号，是一种能量转换装置——将直流电能转换为具有一定频率的交流电能。 [全文]

。分数N分频PLL的12位分辨率可提供fXTAL/4096步进量的倍频功能。接收器具有固定N分频PLL，无需分数N分频PLL，可有效节省电流消耗，尽可能降低了接收器的电流损耗。

　　由于MAX7032发送器PLL具有分数N分频架构，用户可对发送FSK信号频率偏移进行精确设置，完全解决了振荡器频率牵引FSK信号所带来的相关问题。所有频率产生元件都集成在芯片内，只需晶振、10.7MHz IF滤波器滤波器

　　凡是有能力进行信号处理的装置都可以称为滤波器。在近代电信装备和各类操纵系统中，滤波器应用极为广泛；在所有的电子部件中，使用最多，技术最复杂要算滤波器了。滤波器的优劣直接决定产品的优劣，所以，对滤波器的研究和生产历来为各国所重视。 [全文]

和少数分立元件即可构成完整的天线/数字数据解决方案。

　　MAX7032采纳小尺寸5mm x 5mm、32引脚、薄型QFN封装。工作在-40°C至+125°C汽车级温度范围。

　　要害特性：

　　●单电源电源

电源是向电子设备提供功率的装置，也称电源供给器，它提供计算机中所有部件所需要的电能。[全文]

供电：+2.1V至+3.6V或+4.5V至+5.5V

　　●单晶体收发器

　　●用户可调节的300MHz至450MHz载波频率

　　●ASK/OOK和FSK调制解调

　　●通过分数N分频PLL寄存器实现用户可调的FSK频偏

　　●具有fXTAL/4096载波频率间隔的灵活发送器频率合成器频率合成器

　　频率合成器是给微波扫频信号提供一定分辨力的频率参考信号，并对微波信号输出频率进行逐点锁定，以得到高正确度和稳定度的扫频输出信号。 [全文]

　　●为50Ω负载提供+10dBm输出功率

　　●内置TX/RX开关

　　●内置发送和接收PLL、VCOVCO

　　vco就是压控振荡器，通过电压操纵振荡的频率，或者说成是电压的变化直接导致频率变化.一般用在通信、电子、航海航空航天及医学等领域，具有广泛的用途。 [全文]

和环路滤波器

　　●> 45dB的镜频抑制比

　　●典型RF灵敏度为*

　　      ASK：-114dBm

　　      FSK：-110dBm

　　●可由外部滤波器选择IF频带

　　●具有高动态范围的RSSI输出

　　●自动低功耗治理模式

　　●< 12.5mA的发送模式电流

　　●< 6.7mA的接收模式电流

　　●< 23.5uA的寻检模式电流

　　●< 800nA的关断电流

　　●快速上电启动，< 250us

　　●小尺寸32引脚、薄型QFN封装

　　应用：

　　●双向遥控钥匙

　　●车库开门器

　　●家庭自动化

　　●本地遥感勘测系统

　　●远端操纵

　　●遥感

　　●安全系统

　　●烟雾报警器烟雾报警器

　　烟雾报警器就是通过监测烟雾的浓度来实现火灾防范的，内部采纳离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。烟雾报警器”是由两个部分组成：一是一台用于检测烟雾的感应传感器，二是一只声音非常响亮的电子扬声器，一旦产生危险可以及时警醒人们。而要维持烟雾报警器的正常运行，只需要一块9伏特的电池就可以了。当今，世界上使用得最为普遍的烟雾报警器当属光电式烟雾报警器和电离式烟雾报警器。 [全文]

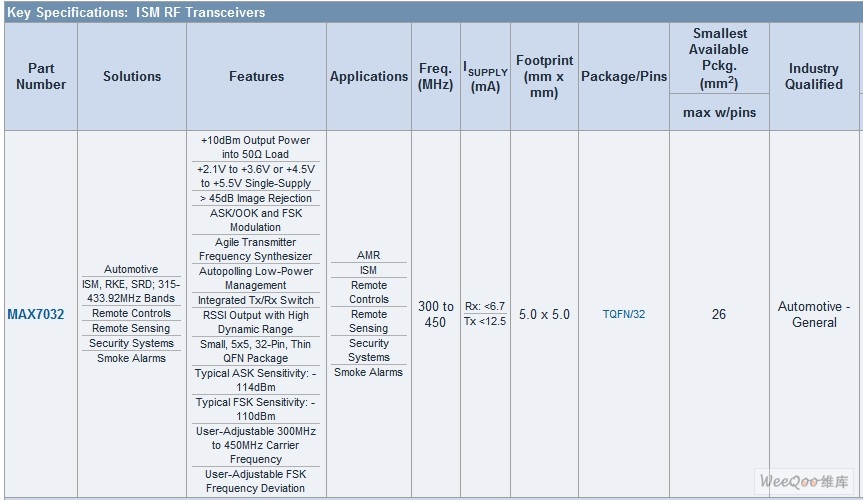

　　典型应用电路 ：
