系统管理微控制器MAX31782特性/应用/数据资料
MAX31782基于高性能MAXQ20 16位微操纵器
微操纵器
一个微操纵器，（也称作微处理器或MCU）就是一个小型的计算机，它由一系列简洁的电路和一些支持微处理器作用的简洁模块组成，如晶体振荡器，定时器，看门狗，串行和模拟I / O口等等。芯片里包括非闪烁存储器和OTP ROM 用来存储程序，以及一个很小的读写程序。 [全文]
核，具有超大容量的程序/数据闪存存储器存储器存储器是用来存储程序和数据的部件，有了存储器，计算机才有记忆功能，才能保证正常工作。它根据操纵器指定的位置存进和取出信息。 [全文]
和RAM数据存储器，为复杂系统的测试和操纵提供完整的解决方案。 I/O资源包括温度和电压的高精度测试单元、PWM输出、时钟输入和GPIO，支持系统要害参数(例如：温度、电压、风扇速度和机箱介入等)的检测和操纵。器件能够直接检测连接成二极管二极管
二极管又叫半导体二极管、晶体二极管，是最常用的基本电子元件之一。二极管只往一个方向传送电流，由p型半导体和n型半导体形成的p-n结构成，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。 [全文]
的晶体管晶体管晶体管是由三层杂质半导体构成的器件，有三个电极，所以又称为半导体三极管，晶体三极管等，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。 [全文]
远端温度传感器传感器凡是利用一定的物性（物理、化学、生物）法则、定理、定律、效应等把物理量或化学量转变成便于利用的电信号的器件。传感器是测试系统中的一种前置部件，它将输入变量转换成可供测试的信号”。按照Gopel等的说法是：“传感器是包括承载体和电路连接的敏感元件”，而“传感器系统则是组合有某种信息处理(模拟或数字)能力的系统”。传感器是传感系统的一个组成部分，它是被测试信号输入的第一道关口。 [全文]
，通过片上I?C主机接口扩展外部数字温度传感器温度传感器温度压力传感器是由温度敏感元件和检测线路组成的。温度传感器从使用的角度大致可分为接触式和非接触式两大类，前者是让温度传感器直接与待测物体接触，来敏感被测物体温度的变化，而后者是使温度传感器与待测物体离开一定的距离，检测从待测物体放射出的红外线，从而达到测温的目的。 传统的热电偶、热电阻、热敏电阻及半导体温度传感器都是将温度值经过一定的接口电路转换后输出模拟电压或电流信号，利用这些电压或电流信号即可进行测试操纵。而将模拟温度传感器与数字转换接口电路集成在一起，就成为具有数字输出能力的数字温度传感器。随着半导体技术的迅猛进展，半导体温度传感器与相应的转换电路、接口电路以及各种其它功能电路逐渐集成在一起，形成了功能强大、精确、价廉的数字温度传感器。 [全文]
IC的数量。独立的I?C从机接口除了提供片上闪存的在系统编程加密守护外，还可以方便地与主处理器通信。高度通用的C编译器和开发软件能够对闪存编程和通过JTAG口及相应的硬件进行在电路调试，简化了开发过程。
所有这些功能组合使得器件成为一个高度灵活的设计平台，设计人员可以简便地创建一个定制的复杂系统治理方案。
要害特性：
●MAXQ20高性能16位µC
●高效C语言编程
●36K字程序存储器
32K字闪存程序存储器
4K字ROM程序存储器
●1K字数据RAM
●具有7输入复用器复用器
复用器是一种综合系统，通常包含一定数目的数据输入，n个地址输入（以二进制形式选择一种数据输入）。复用器有一个单独的输出，与选择的数据输入值相同。复用技术可能遵循以下原则之一，如：TDM、FDM、CDM 或 WDM。复用技术也应用于软件操作上，如：同时将多线程信息流传送到设备或程序中。 [全文]
的12位ADC，用于温度和电压监测●温度测试模拟前端
0.125°C分辨率
二极管串联电阻电阻
电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。 [全文]
抵消电路 ●6路定时器定时器
定时器是装有时段或时刻操纵机构的开关装置。它有一个频率稳定的振荡源,通过齿轮传动或集成电路分频计数,当将时间累加到预置数值时，或指示到预置的时刻处，定时器即发送信号操纵执行机构。 [全文]
/风扇转速计输入 ●6路16位PWM输出，用于风扇速度操纵或D/A转换器转换器
转换器从原理上可分为协议转换器、接口转换器两大类。从应用上又可以分光纤转换器、光电转换器、视频转换器等等。例如视频转换器就是一种连接电脑和电视的设备，它可以把电脑上的内容转换并显示在电视机上，让人们可以在电视上学电脑，上网，玩游戏，做商业演示，看股票等等。 [全文]
●5位GPIO端口
●SMBus/I?C兼容从机接口，用于主机通信提供闪存编程的加密守护
●I2C兼容主机接口，用于从机扩展
●上电复位和低电压监测
●JTAG端口支持在系统调试和闪存编程
●内部振荡器振荡器
振荡器是收发设备的基础电路,它的作用是产生一定频率的交流信号，是一种能量转换装置——将直流电能转换为具有一定频率的交流电能。 [全文]
无需晶体●2.7V至5.5V工作电压范围

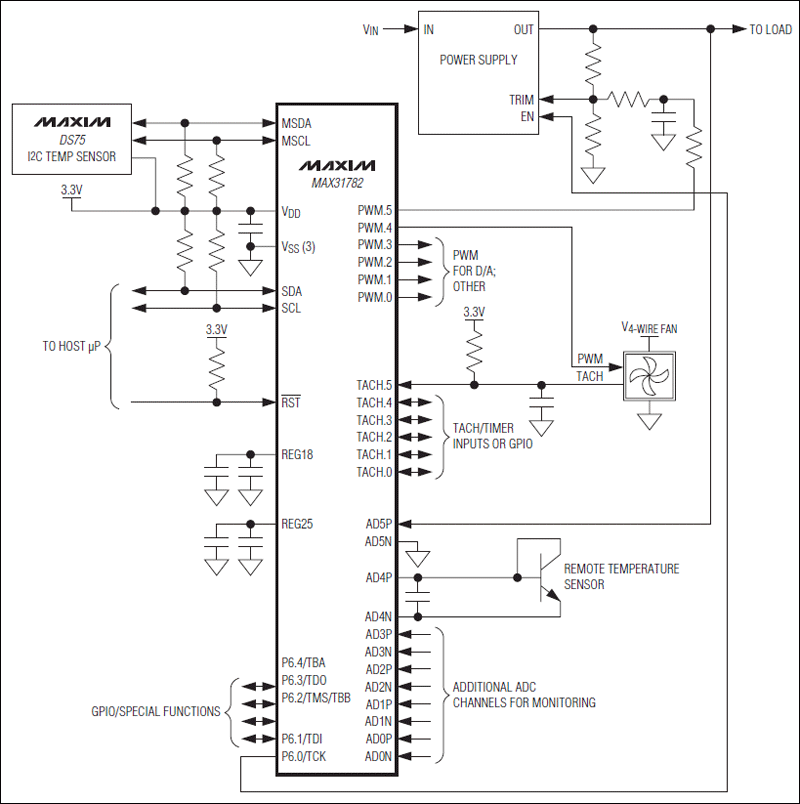

典型工作电路：
应用：
●基站
●网络交换机/路由器
●服务器服务器
服务器是指在网络环境下运行相应的应用软件，为网上用户提供共享信息资源和各种服务的一种高性能计算机，英文名称叫做Server。 [全文]
●智能电网系统
MAX31782数据资料：MAX31782中文.pdf
MAX31782英文.pdf
