MAXQ61C ：具有红外模块的16位微控制器

     MAXQ61C是一款低功耗、16位MAXQ?微操纵器微操纵器

　　一个微操纵器，（也称作微处理器或MCU）就是一个小型的计算机，它由一系列简洁的电路和一些支持微处理器作用的简洁模块组成，如晶体振荡器，定时器，看门狗，串行和模拟I / O口等等。芯片里包括非闪烁存储器和OTP ROM 用来存储程序，以及一个很小的读写程序。 [全文]

，设计用于通用遥控器、消费类电子和白色家电等低功耗产品。器件结合了功能强大的16位RISC微操纵器和集成外设，包括两个通用同步/异步接收-发送器(USART)、一个SPI?主/从通信端口、能够产生载波频率的IR模块和灵活的复用键盘操纵I/O。

　　器件包含80KB ROM存储器存储器

　　存储器是用来存储程序和数据的部件，有了存储器，计算机才有记忆功能，才能保证正常工作。它根据操纵器指定的位置存进和取出信息。 [全文]

和2KB数据SRAM。

　　为实现低功耗电池电池

　　电池是一种能量转化与储存的装置，它通过反映将化学能或者物理能转化为电能。电池即一种化学电源，它由两种不同成分的电化学活性电极分别组成正负两极浸泡再能提供媒体传导作用的电解质中，当连接在某一外部载体上时，通过转换其内部的化学能来提供电能。 [全文]

供电设计，器件具有超低功耗停止模式(0.2?A，典型值)。该模式下，只有少数电路保持供电。唤醒源包括外部中断、电源电源

电源是向电子设备提供功率的装置，也称电源供给器，它提供计算机中所有部件所需要的电能。[全文]

失效中断以及定时器定时器

　　定时器是装有时段或时刻操纵机构的开关装置。它有一个频率稳定的振荡源,通过齿轮传动或集成电路分频计数,当将时间累加到预置数值时，或指示到预置的时刻处，定时器即发送信号操纵执行机构。 [全文]

中断。微操纵器工作在1.70V至3.6V宽工作电压范围。

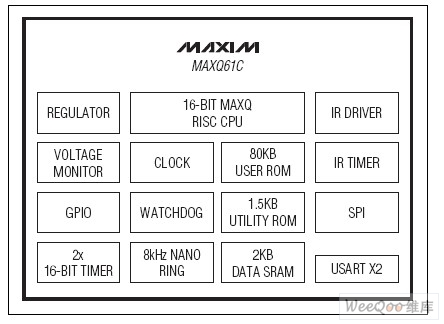

　　原理框图

　　要害特性

　　●高性能、低功耗16位RISC核

　　●在整个工作电压范围内具有直流至12MHz工作频率

　　●1.70V至3.6V工作电压范围

　　●总共33条指令，有效简化编程

　　●3个独立的数据指针具有自动递增/递减特性，加速数据转移

　　●专用指针用于直接读取程序空间

　　●16位指令字，16位数据总线总线

　　总线是将信息以一个或多个源部件传送到一个或多个目的部件的一组传输线。通俗的说，就是多个部件间的公共连线，用于在各个部件之间传输信息。人们经常以MHz表示的速度来描述总线频率。 [全文]

　　●16 x 16位通用工作寄存器

　　●存储器特性

　　    80KB应用ROM

　　    2KB数据SRAM

　　●附加外设

　　    电源失效报警

　　    上电复位(POR)/电压跌落复位

　　    自动IR载波频率产生器和调制器调制器

　　调制过程就是将低频信号搬移到高频段的过程。调制过程是用被传送的低频信号去操纵高频振荡器，使高频振荡器输出信号的参数（幅度、频率和相位）随低频信号的变化而变化，从而实现将低频信号搬移到高频段9由高频信号携带进行传播。调制过程在发信端，完成调制过程的装置叫调制器。 [全文]

　　    2个16位、可编程定时器/计数器计数器

　　计数器是一种具有多种测试功能、多种用途的电子计数器。它可以测试频率、周期、时间间隔、频率比、累加计数、 计时等；配上相应的插件，还可以测试相位、电压等。一般我们把凡具有测频和测周两种以上功能的计数器都归类为通用计数器。 [全文]

，带预调节和捕捉/比较功能

　    　一个SPI端口、两个USART端口

　    　可编程看门狗定时器

　    　8kHz超微功耗环型振荡器振荡器

　　振荡器是收发设备的基础电路,它的作用是产生一定频率的交流信号，是一种能量转换装置——将直流电能转换为具有一定频率的交流电能。 [全文]

唤醒定时器

　    　多达32个通用I/O (J、K、X版本的器件)

　　低功耗

　    　停止模式下，TA = +25°C、电源失效监测器禁止时，电流仅为0.2?A (典型值)、2.0?A (最大值)

　　    工作模式下，12MHz时电流为2.0mA (典型值)

　　应用

　　●电池供电便携式设备

　　●消费类电子

　　●家用产品

　　●远端操纵

　　●白色家电

数据资料下载：MAXQ61C 中文.pdf

MAXQ61C .pdf
