微控制器的24V接口

     工业操纵应用经常会使用工作在24V逻辑电平的PLC（可编程逻辑操纵器）。这个电压为微操纵器微操纵器

　　一个微操纵器，（也称作微处理器或MCU）就是一个小型的计算机，它由一系列简洁的电路和一些支持微处理器作用的简洁模块组成，如晶体振荡器，定时器，看门狗，串行和模拟I / O口等等。芯片里包括非闪烁存储器和OTP ROM 用来存储程序，以及一个很小的读写程序。 [全文]

的安全使用带来了一种挑战。这样一个设计要求在微操纵器和24V信号之间建立一个物理屏障，以幸免出现故障或短路情况时，损坏微操纵器。

　　将24V变换给微操纵器的一种简洁而廉价方法是使用ULN2003或ULN2803晶体管晶体管

　　晶体管是由三层杂质半导体构成的器件，有三个电极，所以又称为半导体三极管，晶体三极管等，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。 [全文]

驱动器，它们分别有七个和八个输出。这些IC可以为灯泡或螺线阀提供500 mA的电流。这些IC中的阻尼二极管二极管

　　二极管又叫半导体二极管、晶体二极管，是最常用的基本电子元件之一。二极管只往一个方向传送电流，由p型半导体和n型半导体形成的p-n结构成，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。 [全文]

消除了对多个无源元件的需求，尤其是对使用线圈的设计。

　　由于它们是数字输入，无源元件需要多只器件，使装配复杂化，增加了成本，并且增加了对查错与维护的要求。很少有简洁IC可以承受24V以上电压。

　　对这个电压，可以使用一个接口IC，如MC1489或SN75189转换器转换器

　　转换器从原理上可分为协议转换器、接口转换器两大类。从应用上又可以分光纤转换器、光电转换器、视频转换器等等。例如视频转换器就是一种连接电脑和电视的设备，它可以把电脑上的内容转换并显示在电视机上，让人们可以在电视上学电脑，上网，玩游戏，做商业演示，看股票等等。 [全文]

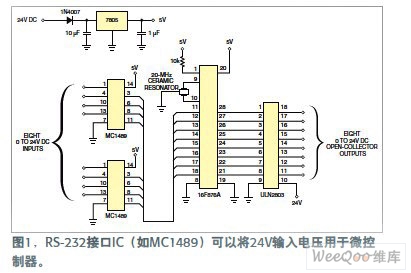

，将其用作一个RS-232线路接收器。这些IC可以接受高达±30V的数字信号。另外，它们还有一些滞后电平转换的额外好处，因此能够鉴别出信号中的某些电噪声（图1）。

　　这些器件可以直接连接到微操纵器上。假如装在DIP插座上，则很轻易在损坏时作替换。电路采纳一只78L05线性稳压器稳压器

　　稳压器就是用来提供负载电流，能使稳定电压的设备。稳压器通过误差放大器的连接和对反向输入端的分压电阻进行采样，最终使同相输入端连接到一个参考电压上。 [全文]

，将电源电源

电源是向电子设备提供功率的装置，也称电源供给器，它提供计算机中所有部件所需要的电能。[全文]

电压降至5V。1N4007在24V DC与5V LM7805稳压器之间作电路守护，防止可能的电源反接情况。在微操纵器编程时必须考虑这种情况，因为信号会补到输入端。
