用示波器维修开关电源技法

　　（1）维修开关开关

　　开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。 [全文]

电源电源

电源是向电子设备提供功率的装置，也称电源供给器，它提供计算机中所有部件所需要的电能。[全文]

需要测试的波形

　　液晶显示器开关电源开关电源

　　开关电源1是利用现代电力电子技术，操纵开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）操纵IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。随着电力电子技术的进展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的进展空间 [全文]

属大电流、高电压电路，也是故障率最高的电路，对于诸如无电压输出、输出电压过高等常见故障，用万用表万用表

　　万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测试直流电流、交直流电压和电阻，有些万用表还可测试电容、功率、晶体管共射极直流放大系数hFE及半导体的一些参数（如β）等。 [全文]

查找故障不但方便，而且十分快捷，没有必要动用示波器示波器

示波器是一种用途十分广泛的电子测试仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束就似乎一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。 [全文]

。但是，对于一些开关电源的疑难故障，如屡损开关管及一些软故障等，示波器则可大显身手。通过测试一些要害点的波形，可快速圈定故障范围，查找到故障点。开关电源部分要彻查的波形比较少，以图1所示的电源适配器适配器

　　适配器通俗一点说就是一种起中间连接作用的配件，使用这种配件的作用在于简化主机的硬件设计，增加主机的通用性和灵活性。 [全文]

为例，主要测试的波形有以下几个：①整流滤波以后的波形（C104正极的波形）；②电源操纵芯片UC3842的4脚的锯齿波电压波形；③UC3842的6脚输出的驱动脉冲波形；④场效应开关管Q101的漏极（D）和源极（s）波形等，如图2所示。

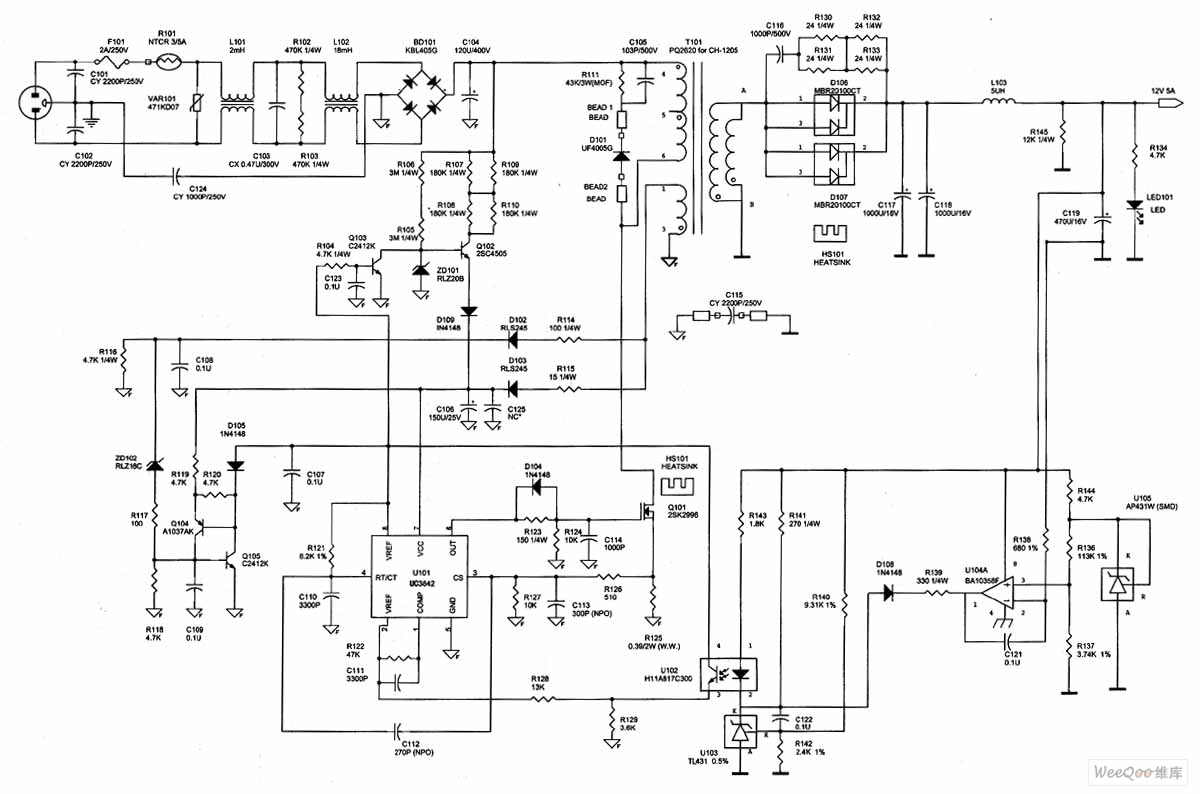

　　图1 电源适配器电源适配器

电源适配器是小型便携式电子设备及电子电器的供电电源变换设备，一般由外壳、电源变压器和整流电路组成，按其输出类型可分为交流输出型和直流输出型；按连接方式可分为插墙式和桌面式。[全文]

电路

　　图2 开关电源电路主要测试波形

　　C104正端为整流滤波波形测试点（测试时，示波器应采纳直流耦合输入方式），扫描速度开关置10ms／div挡。开关管Q101漏极波形比较高，测试时应采纳10：1或100：1的测试探头。

　　（2）开关电源的“热地”和“冷地”

　　一般而言，并联式开关电源的地有两个，即“热地”和“冷地”。以图1所示的电路为例，图中的“◇”表示“热地”，这个地是开关电源一次侧的地，和市电地相连，与“热地”相连的底板称为“热底板”；图中的“上”表示“冷地”，这个地是开关电源二次侧的地，和负载相连，与“冷地”相连的底板称为“冷底板”。

　　“热地”与“冷地”的根本区别，在于机器底板零电位参考点与市电电网有没有“直接的电的联系”。有直接联系的地是“热地”，机内的“热地”对大地存在约一百多伏的电压，假如误触了机内的“热地”以及与“热地”相连的元件，极有可能遭受电击，甚至产生生命危险；相反，“冷地”与市电电网没有“直接的电的联系”，用手触摸“冷地”以及与“冷地”相连的元器件，一般不会触电。

　　对于串联式开关电源，只有一个“热地”，也就是说，串联式开关电源的一次侧与二次侧是同一个地，都为“热地”。由于液晶显示器通过电缆电缆

　　电缆是一种用以传输电能信息和实现电磁能转换的线材产品。既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品叫做电缆。 [全文]

信号直接与计算机主机相连，因此，液晶显示器的开关电源不能采纳串联式开关电源，否则，会使计算机主机带电，这是不同意的。

　　（3）隔离变压器变压器

　　变压器（Transformer）是利用互感原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。变压器是变换电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。它由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 [全文]

的应用

　　从以上分析可知道，液晶显示器开关电源的一次侧“热地”是带电的，因此，在用示波器维修开关电源时，为确保人员、显示器和仪器的安全，建议采纳隔离变压器隔离变压器

隔离变压器是一种1比1的变压器。初级220v，次级也是220v。隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。人接触任意一条线不会触电，所以比较安全。隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源。 如为了安全维修彩电常用1比1的离变压器。 [全文]

。

　　隔离变压器是一个一次与二次绕组匝数比为1：1的变压器。实际上为克服变压器自身的损耗（铜损与铁损），须把二次侧的匝数多绕5％左右，即空载时二次电压较一次电压约高5％。这可以作为区分一次与二次绕组的方法之一。在维修工作中使用隔离变压器，一是为了使一次电压与二次电压隔离，实现浮动（悬浮）电位，以保证测试时的人身安全；二是具有防雷击和滤除电源中杂波干扰的功能。

　　在目前采纳的“三相四线制”供电网中，用电器（负载）必有一根线接相线（火线），一根线接地线（严格说应是中线），当负载有漏电或人体触及带电体的某点时，电流就会通过人体流入大地而产生触电事故。若把负载接入隔离变压器的二次侧，虽然电压仍为220V，但与地之间已无相关电位，实现了电位浮动。使用隔离变压器后，单独触及负载上任一点时均不会产生触电事故，但若同时触及电位差较大的两点时也会产生触电，不过这种情况是很少产生的，人员就会比较安全。

　　（4）采纳隔离变压器时，示波器与液晶显示器开关电源的连接

　　要用示波器来观测液晶显示器开关变压器开关变压器

[全文]

一次电压波形时，必须使用隔离变压器进行隔离，其正确连接方法如图35所示。因为一次侧地线为“热地”，线上存在着很高的电压，若不采纳隔离变压器进行隔离，当示波器地线与开关变压器“热地”相连时，将使示波器外壳带电，对维修人员的安全构成很大威胁。当然，假如用示波器测试开关电源二次侧波形或主板电路波形时，由于其地为“冷地”，可以不采纳隔离变压器。

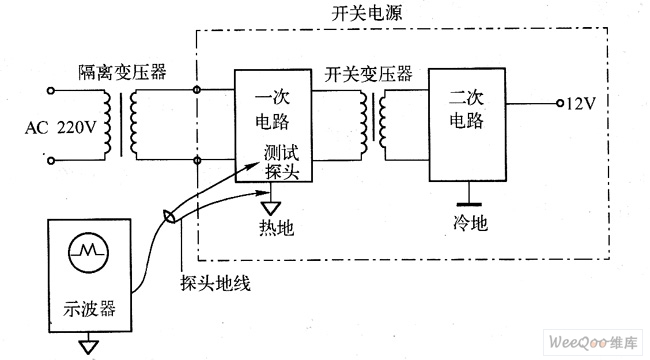

　　图3 采纳隔离变压器时示波器与液晶显示器开关电源的连接
