液晶显示器驱动板维修代换实例
【例1】 LG 1780Q液晶显示器，无显示。
分析与检修：开机后观察背光
背光
屏幕的背景光。常被用于LCD显示上，其光源可能是白炽灯泡、电光面板(ELP)、发光二极管(LED)、冷阴极管(CCFL)等。电光面板提供整个表面均匀的光，而其他的背光模组则使用散光器从不均匀的光源中来提供均匀的光线。 背光可以是任何一种颜色，单色液晶通常有黄、绿、蓝、白等背光。而彩色显示采纳白色白光，因其涵盖最多色光。 [全文]
灯已经点亮，但开机接人信号却无图像和OSD显示，由此推断应为主板未给显示屏信号引起。测试驱动板供电正常，推断驱动板不良，试用一通用驱动板换掉，并写人正常的面板驱动程序后，故障排除。【例2】 AOC LM-500液晶显示器，只要启动或重启计算机，就会出现近似“花屏”的现象，就似乎有高频电磁干扰一样，屏幕上的字迹非常模糊且呈锯齿状。当进人Windows系统后，间或也会出现这种现象，但持续的时间很短且不太明显，绝大部分时间屏幕显示是正常的。
分析与检修：首先换掉了一块显卡，发现故障依旧。接着用一台工作正常的17in CRT纯平显示器做替换排除试验，并没有出现类似故障。
分析缘由，可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致，非凡是在模拟同步信号频率不断变化时，假如液晶显示器的同步电路，或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题，而不能及时调整跟进以保持必要的同步关系，就会出现启动显示异常，而进人系统后又显示正常的希奇故障现象。据此，推断故障点很可能是在液晶显示器内部的同步电路，或者是连接接口插针以及传输电缆
电缆电缆是一种用以传输电能信息和实现电磁能转换的线材产品。既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品叫做电缆。 [全文]
上。考虑到液晶显示器内部同步操纵电路一般都是设置在一块集成电路
集成电路集成电路是采纳半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。它在电路中用字母"IC"(也有用文字符号"N"等)表示。 [全文]
的内部，且集成电路损坏的可能性微乎其微。于是，将彻查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。首先将液晶显示器的外壳拆开，露出内部的连接电缆，用数字式万用表的通、断彻查蜂鸣挡，逐个彻查连接插针与对应线缆的导通情况，没发现任何断路、短路等物理连接性问题；接着沿电缆连接线的走向，找到印制电路板上的输人操纵电路单元，发现在14脚封装的集成电路块边上安装有两个微型半可调电位器
电位器电位器是一种可调的电子元件。用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。按材料分线绕、炭膜、实芯式电位器；按输出与输入电压比与旋转角度的关系分直线式电位器(呈线性关系)、函数电位器(呈曲线关系)。主要参数为阻值、容差、额定功率。广泛用于电子设备，在音响和接收机中作音量操纵用。 [全文]
，一个在印制电路板上标注为WR*，另一个则为WR1201。 根据以往维修CRT显示器的经验初步推断，这两个微型半可调电位器可调电位器
可调电位器，英文potentiometer ，是用于分压的可变电阻器，经常被用作分压以改变电路中的某一点的电位（表示选区的某一点相对于参照点的电压）。可调电位器按材料分线绕、炭膜、实芯式电位器；按输出与输入电压比与旋转角度的关系分直线式电位器(呈线性关系)、函数电位器(呈曲线关系)。可调电位器主要参数为阻值、容差、额定功率，广泛用于电子设备，在音响和接收机中作音量操纵用。 [全文]
，很可能就是用于同步微调的，不过到底哪一个有问题呢？为了稳妥以及减少拆卸液晶显示器外壳的次数，用无水酒精将两个半可调电位器全部清洗、擦拭一遍。待酒精全部挥发后，将液晶显示器外壳复原后通电试机，发现虽然故障有所减轻，但连续几次开机过程中，故障还会有所反复。只好再一次拆开液晶显示器的外壳，用一把微型十字螺丝刀将WR*顺时针调整少许，接着复原外壳并再次通电测试，液晶显示器显示正常，至此，故障排除。少许调整后虽然可以使液晶显示器临时恢复正常工作，但随着使用时间的延长，故障很有可能还会反复。因此，根本的解决办法还是换掉一个半可调电位器。
【例3】 一台AOC 17in液晶显示器，开机后黑屏，指示灯为橙色，其他没有任何反应。

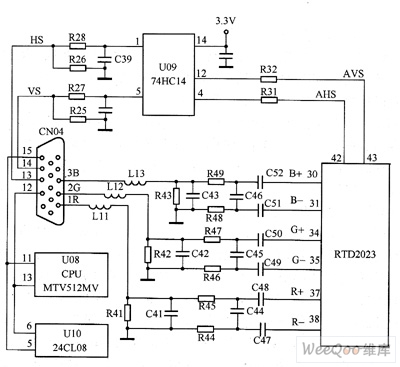

分析与检修：根据故障现象，怀疑信号识别电路有问题，该机的行场同步输人信号电路如图所示。首先彻查了数据线和接口、接头等部位，没发现问题。按照图中彻查了行场同步信号传输通道上的相关阻容元件，也都正常。怀疑U09有问题，测试其供电端14脚电压为3.3V，正常，因此怀疑U09损坏。换掉一只六反相施密特触发器74HC14后，再次开机观察，故障排除。
U09损坏导致主控芯片收不到主机发来的行场同步信号，所以误判为无信号而保持在节能状态。
图 例3行场同步输入信号电路
【例4】 A0C LM1520液晶显示器，能正常显示，但调节按钮失效，刚开机时也不显示移动的白方块。分析与检修：彻查轻触按钮，有两个失效，换掉后故障依旧。换上正常机器上的驱动板，一切正常，故推断为驱动板的问题。彻查驱动板没有明显的元器件损坏迹象，分析假如EEPROM存储器
存储器存储器是用来存储程序和数据的部件，有了存储器，计算机才有记忆功能，才能保证正常工作。它根据操纵器指定的位置存进和取出信息。 [全文]
损坏，一样会出现这样的故障。于是将正常的驱动板EEPROM存储器里的文件备份出来，拆下故障机的EEPROM存储器，用编程器编程器编程器是PLC的最重要外围设备，当然有些编程器也可用于对其他芯片编程。编程器一方面能够进行编程，另一方面还能对PLC的工作状态进行监控，如今的编程器通常都兼具在线编程和离线编程两种方式。 [全文]
Rf910重新写人正常的驱动程序，开机试验，一切正常，故障排除。【例5】 某17in液晶显示器，开机白屏。
分析与检修：根据经验，白屏一般是面板没有供电造成的，彻查驱动板到面板的排线
排线排线就是指将很多根电线按照所属行业规范规定并排连在一起，用于活动部件及活动区域内的数据传输，如电脑内部主板连接硬盘、光驱的数据线，手机主板连接显示屏的数据线，还有连接设备之间的数据线都统称排线。 [全文]
座，发现没有供电，顺着线路查找到一个跳线帽那里，跳线帽是3脚的，一边是3.3V，另一边是5V，中间到面板的供电，可以肯定这是面板供电的选择跳线帽，跳线帽中间的面板供电脚是和3.3V连接起的，结果是跳线帽接触不良引起面板没有3.3V供电而出现了白屏，清理后重新插好，故障排除。【例6】 明基FP557液晶显示器，面板按键失控。
分析与检修：经彻查，发现面板的轻触开关
开关开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。 [全文]
有一个有漏电现象，换掉此轻触开关轻触开关轻触开关是近十多年市场需求增长最快、应用面最广的一个产品。具有外型小、超薄、按力极小（最小N可达0.98）又轻的特点。类型有标准型、密封型、SMD型、防水型、摆杆型、长型、立式型、半圆阵列薄型等。接点镀银、镀金。安装形式主要有插入焊接式、嵌入插脚式、表面贴装等 [全文]
后，故障爿0除。【例7】 优派VC710S液晶显示器，通电自动开机，图像中间有“模拟型号”提示菜单，不能消除，按键板所有按键均失灵。
分析与检修：根据故障现象，怀疑按键板按键短路造成，将按键板连线和驱动板断开，开机后菜单消逝，证实是按键板故障。换掉按键板上的几个按键后，故障排除。
【例8】 一台DELL液晶显示器，能开机，接主机后全屏花屏，但菜单显示正常。这种花屏并非分辨率不够的那种花屏，而很像一种花布的条纹。
分析与检修：打开机壳，测各电压是否正常，当测到3，3V时，发现此电压只有1.25V，断电后测该点对地阻值，发现近似短路，并且很热，此现象很怪，几乎短路还能有1.25V的电压输出。继续追查这条线路，最后发现这个电压是给主控芯片（Sealer）供电的，在芯片四周的一些小滤波电容测试时全是短路，于是怀疑可能芯片内部有短路。焊下芯片再测，小电容两端阻值还是很小，说明芯片没问题，而这些小电容中肯定有一个是短路的，于是一一焊下测试，只焊了几个就找到了，确实是一小滤波电容短路。换掉后故障排除。
【例9】 宏基（ACER）FP450液晶显示器，图像彩色不正常（缺红色和蓝色）。
分析与检修：先查看数据线，发现VGA接口线插头
插头接插件一般分为插头和插座两半。 插头一般指不固定的那一半。带阳性接触体的插头称为公插头；带阴性接触体的插头称为母插头。插座一般指固定（在面板或底盘上）的那一半。带阳性接触体的插座称为公插座；带阴性接触体的插座称为母插座。 当接插件两半无固定与不固定的区分时（如电缆连接器），则可按接触体形式加以区分，带阳性接触体的可称插头，带阴性接触体的可称插座。 当接插件两半无固定与不固定的区分，而所带接触体又无阳阴性之区分时，接插件两半就不分插头和插座。 [全文]
后的电缆扭曲较严重，拆机后，用万用表测VGA电缆线，发现1脚（红色）和3脚（蓝色）已不通，换掉VGA电缆线后，故障排除。【例10】 一台宏基ACERˉAL922液晶显示器，使用VGA接口输人信号时出现间歇性黑屏故障。
分析与检修：因为该类机具有DVI和VGA双输入接口，为了迅速推断故障是由于高压电路故障还是由输入信号电路故障造成，首先从显示器的DVI接口输入信号，结果显示正常，证实驱动板、高压电路等没有故障，故障范围缩小到VGA信号输人电路。此电路造成的液晶显示器黑屏故障，多为行场同步脉冲不正常所引起的。因此重点彻查该电路，未发现明显损坏的元器件；用双踪示波器同时测试驱动板上的YGA信号输入插座的行场同步脉冲，发现在故障出现时行场同步脉冲减小约二分之一。顺同步脉冲传递电路仔细查找，发现有一小段绿色霉斑隆起，将霉斑清除后，故障消逝。分析故障为霉斑处漏电使行场同步脉冲短路所致。
【例11】 TCL 15in液晶显示器，他人修过，不能开机。
分析与检修：首先彻查各供电点电压，5V、3.3V等均正常。重写MCU
MCUMCU Microcontroller(微操纵器)又可简称MCU 或μ C,也有人称为单芯片微操纵器(Single Chip Microcontroller),将ROM、RAM、 微处理器、I/O 集合在同一个芯片中,为不同的应用场合做不同组合操纵.微操纵器在经过这几年不断地研究,进展,历经4 位,8 位, 到现在的16 位及32 位,甚至64 位.经过20多年的进展，其成本越来越低，而性能越来越强大，这使其应用已经无处不在，遍及各个领域。 [全文]
程序后通电可以开机，但是无背光。彻查驱动板去高压板高压板由于其工作原理是由直流低电压转变成交流高电压，因此俗称为“高压板”或“高压条” [全文]
插座，发现BL操纵信号电路虚焊（其他维修人员焊过），重新焊好后故障排除。来源:小芬
