液晶显示器高压板维修代换实例
【例1】 一台LG L1510S液晶显示器，遭遇雷击，黑屏。
分析与检修：该机为开关
开关
开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。 [全文]
电源、高压电路一体化板设计。经彻查，发现高压主控芯片炸裂，不能得知型号，部分铜箔烧断。排除其他故障后，决定对高压板高压板由于其工作原理是由直流低电压转变成交流高电压，因此俗称为“高压板”或“高压条” [全文]
进行替换，通过对该机驱动板插排(CW301)和驱动板连线标记及外围元器件推断，与高压有关的接口如下：CW301的1脚为LPWM，2脚为DIM，3脚为POW(高压启动端)，8、9脚为GND，10、11脚为12V。其中1、2脚都和亮度调节有关系，临时不能确定正确接法。把新高压板除亮变调节插针外其他一一对应接好，插好背光
背光屏幕的背景光。常被用于LCD显示上，其光源可能是白炽灯泡、电光面板(ELP)、发光二极管(LED)、冷阴极管(CCFL)等。电光面板提供整个表面均匀的光，而其他的背光模组则使用散光器从不均匀的光源中来提供均匀的光线。 背光可以是任何一种颜色，单色液晶通常有黄、绿、蓝、白等背光。而彩色显示采纳白色白光，因其涵盖最多色光。 [全文]
灯插头插头接插件一般分为插头和插座两半。 插头一般指不固定的那一半。带阳性接触体的插头称为公插头；带阴性接触体的插头称为母插头。插座一般指固定（在面板或底盘上）的那一半。带阳性接触体的插座称为公插座；带阴性接触体的插座称为母插座。 当接插件两半无固定与不固定的区分时（如电缆连接器），则可按接触体形式加以区分，带阳性接触体的可称插头，带阴性接触体的可称插座。 当接插件两半无固定与不固定的区分，而所带接触体又无阳阴性之区分时，接插件两半就不分插头和插座。 [全文]
。开机显示器点亮，将新高压板亮度操纵端脚接驱动板DIM端，调节亮度无变化，但调节对比度图像亮暗变化完全可以接受。将新高压板亮度操纵端接驱动板LPWM端，亮度可以进行调节，且变化幅度与原机基本一致。 由于原机内空间有限，新高压板不能直接固定，于是将原机高压部分元器件完全拆除，将新高压板用胶粘在腾出的电路板空位上。安装孔处焊接一条导线，导线另一端就近用螺钉拧紧在屏外壳上。至此替换完毕，开机一切正常。由于原机内空间有限，新高压板不能直接固定，于是将原机高压部分元器件完全拆除，将新高压板用胶粘在腾出的电路板空位上。安装孔处焊接一条导线，导线另一端就近用螺钉拧紧在屏外壳上。至此替换完毕，开机一切正常。
【例2】 LG 1510S液晶显示器，黑屏(无背光有图像)。
分析与检修：根据故障现象，初步推断为高压板及连线、灯管有故障。用灯管测试板彻查灯管无问题，换掉高压板故障依旧，经过仔细彻查高压板连线接口，发现BI，端电压时有时无，ADJ电压0V，怀疑连线断线。用万用表测试，果然断线，换掉连线后，故障排除。
【例3】 AOC LM1520液晶显示器，打开后屏幕闪亮一下后黑屏。
分析与检修：对比正常的显示器，测驱动板到高压板上的各电压正常，故怀疑高压板有问题。测高压操纵芯片TLl451供电端9脚无电压。来自驱动板的高压启动信号(ON/OFF)通过一个晶体管
晶体管晶体管是由三层杂质半导体构成的器件，有三个电极，所以又称为半导体三极管，晶体三极管等，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。 [全文]
对TL1451的9脚供电进行操纵，如图所示。当高电平(3V)到来时，Q12导通，Q10获得偏置电压也导通，12V电压加在Q10的C极，从而给TL1451供电。假如Q10、Q12中有一只损坏，TL1451的9脚的电压就会不正常。
图 例3高压启动操纵电路
实测Q12的基极有3V电压，其集电极的电压接近0V；Q10的发射极有12V电压，但Q10的集电极无电压，推断Q10损坏。该晶体管为贴片晶体管，看不清型号，试用SO1550代替，故障排除。
【例4】 飞利浦150S3液晶显示器故障，黑屏，指示灯显示为绿色。
分析与检修：通电开机，在日光灯下发现有很暗的图像，估量是高压板或灯管坏，假如是灯管坏，一般不会两个灯管同时坏，故障应该是在高压板。该机的高压板为双灯宽口型，从电源板来的12V经过一个贴片保险电阻电阻
电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。 [全文]
送到高压板，为高压板供电。测试高压板无12V，彻查贴片保险电阻，发现已损坏，换掉后，故障排除。【例5】 明基17in液晶显示器，暗屏。
分析与检修：根据故障现象，怀疑高压板电路不良，打开机盖，取下高压板，发现高压板上的升压电容C826虚焊，驱动管Q808、Q809击穿，并且造成12V供电保险管
保险管保险管和保险丝相似，是一种安装在电路中，保证电路安全运行的电器一种保险管元件。保险管 适用于各类电子电器内部电路，起过电流守护作用 [全文]
PF801烧断。换掉损坏的元器件，故障排除。【例6】 多台明基FP71 G液晶显示器，均出现以下故障：有电源指示，能开/关机，联机指示灯由橙色变绿色，但黑屏或者亮几秒后黑屏。
分析与检修：根据故障现象，应为高压板电路不良，经彻查，发现C826(0.22μF/160V)失容、Q805损坏，保险管PF801(3A)熔断。C826、PF801很好替换，Q805是场效应管
场效应管场效应管是一种电压操纵器件(晶体管是电流操纵器件),其特性更象电子管,它具有很高的输入阻抗,较大的功率增益,由于是电压操纵器件所以噪声小。它还具有高输入阻抗，较好的热稳定性、抗辐射性。现在越来越多的电子电路都在使用场效应管,非凡是在音响领域更是如此,但场效应管与晶体管又是不同的。 [全文]
，可用IRE963×系列管子替换如IRF9630、IRF9*。换掉以上元器件后，故障排除。若换掉以上元器件后仍有问题，要彻查升压变压器
变压器变压器（Transformer）是利用互感原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。变压器是变换电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。它由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 [全文]
，升压变压器本身损坏的很少，多是引脚虚焊，应仔细补焊。高压板操纵芯片TL1451A质量可靠，一般不用怀疑它。【例7】 明基Q7T4液晶显示器，黑屏，绿色指示灯绿亮。
分析与检修：根据故障现象，推断为高压板不良，拆下高压板，经过彻查，发现高压电路的一只驱动管和一个保险电阻(3A)已损坏，换掉以上配件后，故障排除。
【例8】 一台美晶LCD1701液晶显示器，黑屏。
分析与检修：经彻查，发现高压板上面的高压变压器损坏，因无配件，考虑替换整个高压板：该机高压板是一块单独的小板，采纳＋12V供电，四灯窄口，把新高压板对应插针与显示器驱动板接好后，发现开机还是黑屏，连续多次按开机键可见屏幕瞬间亮一下，仔细核对接线无误，也不存在接触不良现象。
用万用表测试操纵信号插排时发现，该机在电源绿色指示灯亮时，POW端(高压启动端)是低电平，也就是说，该机是低电平开机的，而换掉的这款高压板是高电平开机的，需要对开机信号进行倒相。于是将POW线断开，接到NPN型晶体管C1815的基极，发射极接地，集电极接高压板5脚POW插针，组成简洁倒相电路，开机亮度正常，故障排除。
【例9】 一台晶明LCD-170E液晶显示器，开机后屏幕闪亮一下后黑屏，首次开机亮的时间要长一些。
分析与检修：接人白色信号通电试机，仔细观察屏幕，发现其点亮时屏幕亮度不均，下方明显偏暗，怀疑下方背光灯或高压板驱动电路有问题。断电后打开机壳，彻查发现该显示器采纳的液晶屏为四灯管结构，上、下方各两根，每两根灯管用一个高压变压器驱动，下方一个灯管供电插座引脚脱焊，将其补焊后开机，故障排除。
方法技巧：
本例故障为一个背光灯插座开焊，表面现象是亮度不均匀然后黑屏，内因是灯管开路后导致守护电路启动，关闭所有驱动输出所致。采纳白光栅观察法可以快速推断灯管电路故障部位，要注重的是观察视角必须垂直于屏幕，以免产生误判。
【例10】 一台15in液晶显示器，据机主讲，此机原故障为屏幕时亮时不亮，最后进展到完全不亮，已经请人修过，认为是高压板损坏，换掉了某个晶体管后开机即发热冒烟。
分析与检修：打开机壳，发现显示器是由通用驱动板改装而成的，高压板是一个单独的组件；拔掉接插件接插件
接插件也叫连接器。在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。国内也称作接头和插座，一般是指电接 插件。即连接两个有源器件的器件，传输电流或信号。 [全文]
将其取下后，测试电源部分供电均正常，将显示器连机，可见屏幕有隐约显示，证实其他电路没有问题，于是放心解决高压板故障。直观彻查高压板的末级输出电路，一个晶体管已经烧焦，必�**缌魉拢阌诜治觯娉銎涓哐沟缏啡缤妓尽�

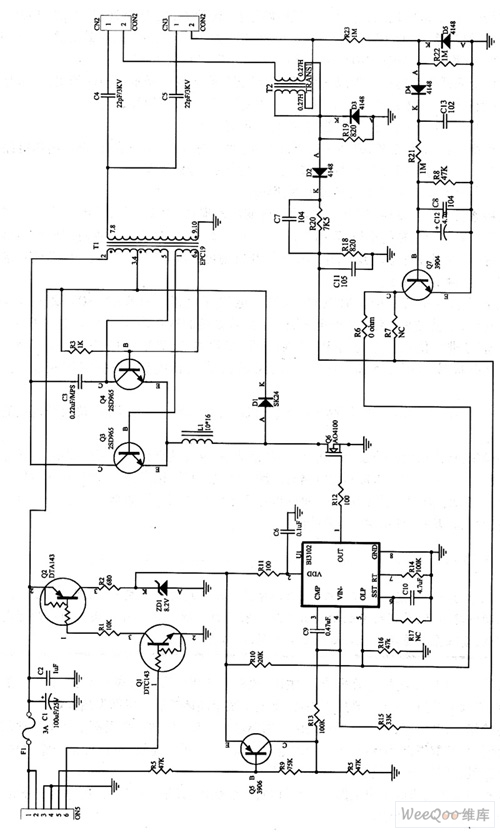

由图可见，这是一个Royer电路，主控芯片是BIT3102，这种电路在很多高压板上都有应用。在检测过程中发现在PCB铜箔面11的两个焊点竟用铜线短接，取下短接线后，L1一个引脚就脱离了焊盘，可见这个引脚已经严重烧蚀，系虚焊打火所致，测试其阻值，表针不动，用刮刀将引脚清除干净后测阻值恢复正常。将L1焊好，换掉损坏的Q1、Q2后通电试机，屏幕点亮，显示正常，手摸Q1、Q2温升正常，至此故障彻底排除。
在很多电路中，电感的作用都轻易被忽略，一些维修经验也证实很多电感都可以用导线直接短接。本例中的第一个维修入员恰恰是因为言目凭借经验，不对电路进行分析，才导致维修失败的。Royer结构高压逆变电路供电电感是不同意短路的，该电路中，L1的作用有两点：①抑制Q3开关电流突变，减小开关损耗：②幸免对振荡电路工作的影响。
【例11】 一台液晶显示器，开机屏暗。
分析与检修：根据维修经验，怀疑高压电路有故障，首先用替换法换掉灯管，把高压板上的灯管接口从高压板上拆出，换上新灯管开机，毫无反应，说明故障不是灯管引起。
接着彻查驱动板和高压板的连线，看高压板是否有正常的供电、高压启动信号和亮度操纵信号。经彻查，发现供电电压在驱动板连接口处是正常的，但在高压板处测不到，测试它们之间的连接线，发现有三根线已经断开了，换掉一组新的连接线后故障排除。
【例12】 一台液晶显示器，暗屏。
分析与检修：根据故障现象，推断为高压板有故障。为便于检修，给出其高压板电路，如图所示。
高压板正常工作至少需要供电、开启信号、地线三根输入信号线。先彻查12V供电，熔丝F1两端均有12V电压，高压板输入供电是正常的。
OZ960的3脚为开启操纵端，加电测试，第3脚没有测到高电平的开启信号电压，测试输入插座5脚(ON/OFF)也没有电压。断电测连线，发现5脚与驱动板对应脚的连线不通，将其接通后，试机，故障排除。
【例13】 一台17in液晶显示器，故障为开机亮一下即灭。
分析与检修：开壳后，发现高压板已被换新，原机为四灯宽口，已换为四灯突口。用四灯宽口替换，并恢复好相关电路，开机正常，故障排除。
【例14】 BENQ 17in液晶显示器，开机电源灯亮，不显示。
分析与检修：根据故障现象，推断为高压板损坏。此机为电源、高压三合一板，换高压板要改电源电路(具体改接方法在前面已介绍)，改好后开机2h无异常，故障排除。
【例15】 某液晶显示器，屏暗。
分析与检修：仔细观察，发现背光没有点亮，怀疑高压板有故障。拆下高压板，发现高压操纵芯片为OZ960，根据高压板和OZ960的应用电路绘出高压板电路，如图所示。
高压板正常工作至少需要供电、启动、地线三根输入信号线。先彻查供电，高压板熔丝F1两端均有12V电压，输入供电是正常的。彻查OZ960的3脚启动端无电压，正常应为3.3V或5V高电平。仔细彻查，发现OZ960的3脚外围锈蚀断裂，用一细铜线接好后，试机正常，故障排除。
