免调试胆味大功率功放电路

　　著名的SGS－THOMSON意法微电子公司曾推出一款Hi－Fi大功率DMOS功放功放

　　功放是功率放大器的简称，即是在以定的失真带领域内，能产生最大功率输出来驱动某一负载(例如扬声器)的放大器，通常主机的额定输出功率不能胜任带动全部音响系统，这时候就需要用到功放。由此可见，功放在必定程度上决定了系统输出的音质。 [全文]

电路TDA7294，其音质极具胆味，这缘于其内部电路从输入到输出都是场效应器件，音色圆润温和，柔暖细腻。但用其组装的功放功放

　　功放是功率放大器的简称，即是在以定的失真带领域内，能产生最大功率输出来驱动某一负载(例如扬声器)的放大器，通常主机的额定输出功率不能胜任带动全部音响系统，这时候就需要用到功放。由此可见，功放在必定程度上决定了系统输出的音质。

，单只TDA7294输出功率也只有70W，BTL接法也在100W高低，总感到功率余量不大。笔者经多次实验，采用TDA7294作推动级，直接驱动1/4对大功率三极管三极管

　　三极管是一种半导体电子器件，有3个引脚，晶体三极管分辨为集电极（c)，基极（b)，发射极（e），电子三极管分辨为屏极、栅极、阴极。能够把微弱信号放大成辐值较大的电信号，也称双极型晶体管,晶体三极管。 [全文]

并联工作，输出强劲的电流，输出功率达400W（单声道），且电路简洁，无需要调试即能可靠工作，基础上保持了原IC的音色与性能。

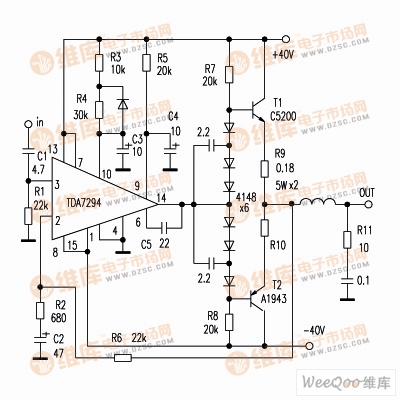

　　如下图所示，R6为反馈电阻电阻

　　电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。 [全文]

，笔者在调试中取值22kΩ较合适，R6也决定本电路的增益，值大增益将增大。

免调试胆味大功率功放电路

　　功率管静态电流取决于R7、R8，当其值在10kΩ以下时，电路将处于甲类状态，静态电流可调至100mA/2A，笔者取30kΩ时，电路工作于乙类且相当牢固，功率管不装散热器散热器

　　用来传导、释放热量的一系列装置的统称。 [全文]

，在2/3音量时，推动10英寸音箱10分钟后，功率管也不感到烫手，音质相当厚实有力。

  起源:江珧
